Affûter un ciseau à bois : dos plat, angles et grains

Affûter un ciseau à bois revient à faire se rencontrer deux surfaces polies : un dos parfaitement plan et un biseau incliné à 25 degrés, complété d’un micro-biseau à 30 degrés. Le choix des pierres vient ensuite, jamais avant. Un fil qui ne renvoie plus aucun reflet est un fil qui coupe.

Un tranchant n’est pas une surface, c’est une intersection

L’arête d’un ciseau n’a pas d’épaisseur. Elle naît de la rencontre entre le dos de la lame et le biseau. Dès que l’un des deux plans ondule, la ligne de contact se brise et l’outil écrase les fibres au lieu de les sectionner.

Cette contrainte géométrique commande toute la méthode. Polir un biseau au grain 6000 sur un dos resté brut de fabrication ne donne rien : la ligne de coupe reste dentelée à l’échelle du micron, invisible à l’œil, immédiatement sensible dans le bois. Le cas inverse se rattrape en trois minutes.

Le dos, face de référence de l’outil

Le dos ne sert pas seulement à former l’arête. Il guide la course du ciseau. Quand vous arasez un tenon ou nettoyez le fond d’une mortaise, ce dos s’appuie contre le bois et impose la trajectoire. Un dos bombé fait plonger l’outil dans la pièce, un dos creux le fait remonter et arracher. Les gestes décrits dans notre guide des assemblages bois traditionnels supposent tous cette planéité acquise.

Une précision qui évite un accident classique : l’astuce du réglet, qui consiste à surélever la lame de l’épaisseur d’une règle fine pour créer un contre-biseau côté dos, se réserve aux fers de rabot. Appliquée à un ciseau, elle supprime la face de référence et rend le parage impossible.

Ce que la dureté de l’acier autorise

Les ciseaux de menuiserie sont trempés autour de 60 à 61 HRC sur l’échelle Rockwell. Cette dureté donne un fil fin qui tient. Passé 62 HRC, l’acier devient cassant : le tranchant s’écaille par éclats nets au lieu de s’user progressivement. Gardez ce repère en tête, il explique deux choses. D’abord qu’un ciseau se rattrape à l’abrasif, jamais au marteau. Ensuite que la chaleur reste l’ennemi principal dès qu’une meule entre en jeu.

Aplanir le dos, une seule fois dans la vie de l’outil

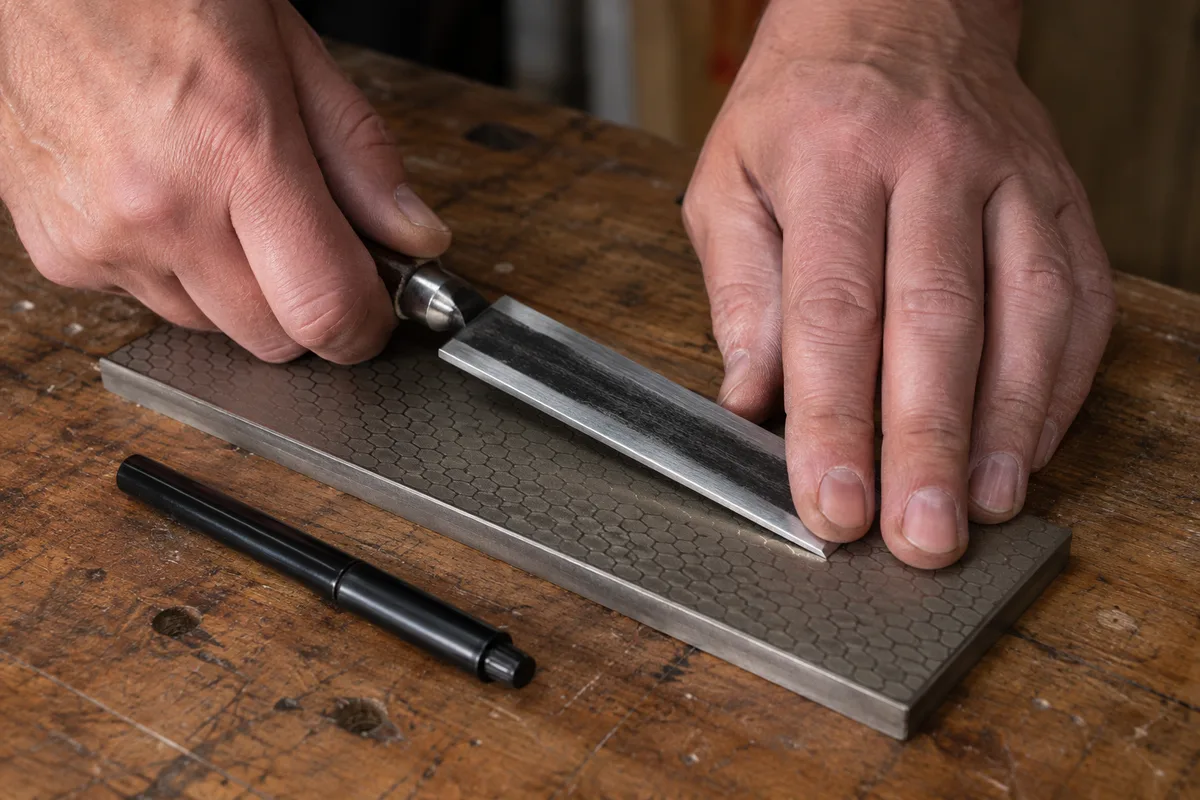

Sortez le feutre indélébile avant l’abrasif. Noircissez les trente premiers millimètres du dos, puis posez la lame bien à plat sur un grain grossier, plaque diamantée ou papier à eau P220 collé sur du verre. Six ou sept allers-retours, sans jamais lever le talon.

Le feutre restant raconte la géométrie réelle. Encre effacée sur les bords, intacte au centre : le dos est creux. Effacée au centre seulement : il est bombé. Encre partie uniformément : la planéité est acquise, passez au grain suivant.

Deux réflexes économisent des heures. Ne traitez que la portion utile, vingt à trente millimètres depuis l’arête, car le reste du dos ne touchera jamais le bois. Et travaillez les doigts posés juste derrière le tranchant, pression répartie, pour éviter le basculement qui creuse une ondulation supplémentaire.

La progression suit ensuite les grains habituels jusqu’au poli miroir. Un ciseau neuf de bonne facture demande une vingtaine de minutes. Un modèle d’entrée de gamme, dont le dos sort de rectifieuse avec une légère torsion, dépasse fréquemment l’heure. Un outil ancien rouillé pose une autre question : si la corrosion a creusé des piqûres jusqu’à l’arête, aucun polissage ne les comblera et deux millimètres de lame partiront au meulage.

Fixer les angles avant de toucher la pierre

Le biseau primaire dégage la matière, le micro-biseau fabrique le fil. Ce découpage en deux angles fait tout l’intérêt de la méthode : les deux ou trois derniers millimètres du tranchant reçoivent seuls le travail de finition, ce qui divise par dix la surface à polir à chaque réaffûtage.

Un angle fermé tranche mieux et casse plus vite. Un angle ouvert résiste au choc et demande davantage d’effort. Le couple 25 / 30 degrés tient la position centrale parce qu’il supporte à la fois la coupe fine et le coup de maillet occasionnel. La densité de l’essence travaillée déplace le curseur, comme le rappellent les critères de sélection réunis dans notre guide pour choisir un bois massif : le chêne et le hêtre justifient un fil plus robuste que le tilleul ou le pin.

Le guide d’affûtage à roulette transforme cet angle en une mesure de longueur. La lame dépasse des mâchoires d’une distance donnée, et cette saillie fixe l’inclinaison. Notez la valeur en millimètres pour chacun de vos ciseaux, ou fabriquez une cale en chute de contreplaqué avec deux butées, une par angle. Le réglage devient alors reproductible en cinq secondes, séance après séance.

L’affûtage à main levée reste parfaitement viable et se révèle plus rapide une fois le geste acquis. Il produit un biseau légèrement convexe, sans conséquence sur la coupe, à condition de ne jamais arrondir la zone du fil.

Choisir un abrasif, puis s’y tenir

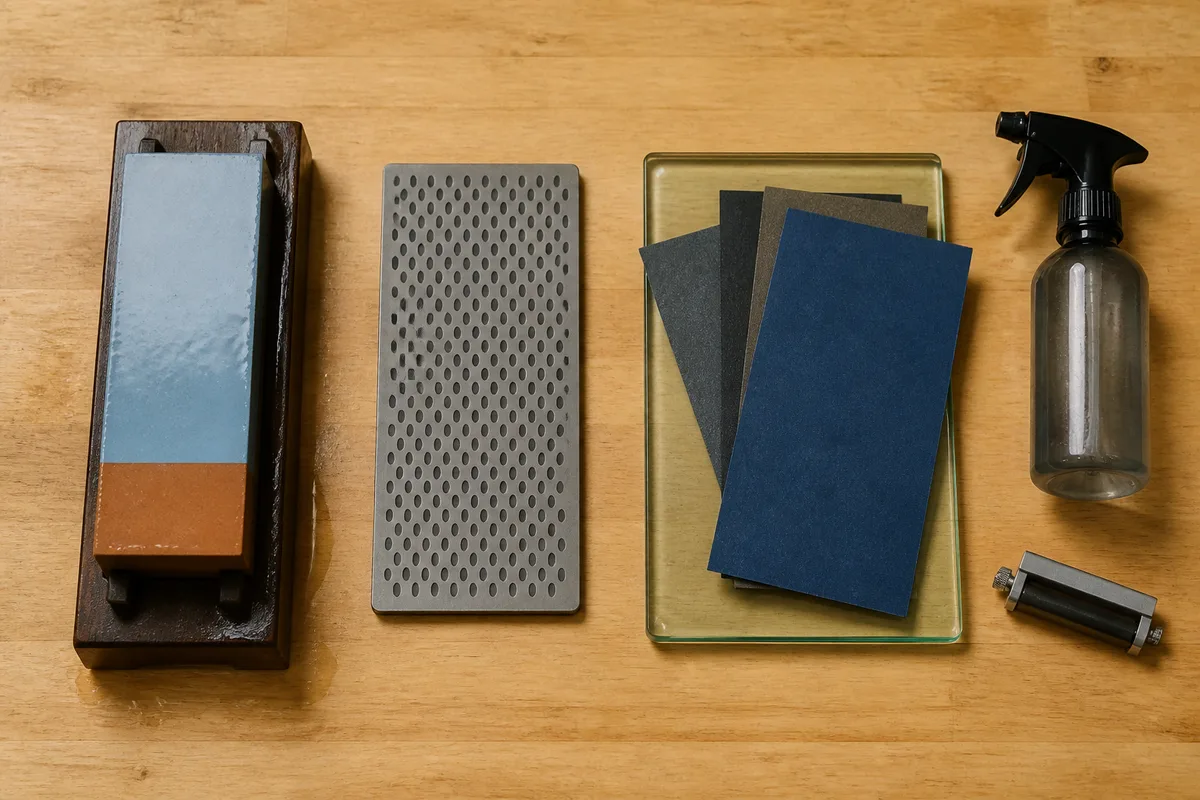

Trois familles couvrent l’essentiel des ateliers, et mélanger leurs échelles de grain crée plus de confusion que de tranchant.

Les pierres à eau japonaises

Elles se gradent selon la norme japonaise JIS, distincte de la norme européenne FEPA utilisée pour les papiers abrasifs. Le grain JIS 1000 tourne autour de 15 microns, quand un papier FEPA P1000 avoisine 18 microns : même chiffre, particules différentes. Cette nuance vaut d’être connue avant de bâtir une progression, et elle complète la logique des grains P détaillée dans notre méthode pour poncer un meuble en bois.

Une combinée 1000 / 6000 suffit à l’entretien courant. Les pierres à immersion demandent dix à quinze minutes de trempage complet, jusqu’à disparition des bulles ; les pierres à aspersion se contentent d’un film d’eau entretenu au vaporisateur. La boue grise qui apparaît sous la lame participe à l’abrasion : ne la rincez pas en cours de passe. Ces pierres coupent vite et se creusent tout aussi vite.

Les plaques diamantées

Des grains de diamant industriel sont fixés sur un support métallique rigide. Une plaque fine se situe autour de 25 microns. Elle ne se creuse pas, tolère le travail à sec ou avec quelques gouttes d’eau, et sert de surface de dressage pour les pierres à eau. Le fil obtenu reste un cran en dessous d’une finition au 6000, ce qui la place plutôt en début de chaîne qu’en finition.

Le papier abrasif sur verre

La méthode dite du poli extrême consiste à coller des feuilles de papier à eau sur une plaque de verre épaisse ou une chute de marbre, du P400 au P2000 et au-delà. Le budget d’entrée reste modeste, la planéité est celle du support, et aucun dressage n’est nécessaire. En contrepartie, l’abrasif se consomme. Nettoyez la lame entre deux grains : un seul gros grain égaré raye la surface polie et annule le passage précédent.

Le réaffûtage courant, cinq minutes montre en main

Ce cycle concerne un ciseau qui coupe encore mais commence à fatiguer. Le signal est visuel : orientez l’arête vers une source lumineuse. Une lame affûtée reste noire, une lame émoussée renvoie un liseré brillant, parce que l’arrondi du fil offre une surface à la lumière.

La séquence tient en six gestes.

• Vérifier la planéité de la pierre et l’humecter.
• Régler le guide sur la saillie du micro-biseau, soit 30 degrés.
• Dix à quinze allers-retours sur le 1000, jusqu’à sentir un morfil continu sur toute la largeur, en passant la pulpe du pouce sur le dos.
• Répéter sur le 6000, pression allégée, une dizaine de passes.
• Retourner la lame, dos strictement à plat sur le 6000, quelques passes pour détacher le morfil, sans jamais soulever le talon.
• Finir au cuir.

La fréquence dépend de l’essence et du geste. Une demi-journée de mortaisage dans du chêne réclame deux ou trois retouches, là où le pin laisse tenir une séance entière. Reprendre tôt coûte deux minutes, laisser filer coûte un passage complet au 1000. Le fer d’un rabot suit exactement la même logique, avec les nuances de forme évoquées dans notre guide pour choisir son premier rabot.

Quand le micro-biseau atteint deux à trois millimètres de large, reprenez le biseau primaire à 25 degrés pour le réduire. Ce recalage revient à peu près toutes les dix séances d’affûtage.

Rattraper un tranchant ébréché

Autre chantier, autre logique. Ici, la matière à retirer se compte en dixièmes de millimètre et le résultat se joue sur la température, pas sur la finesse.

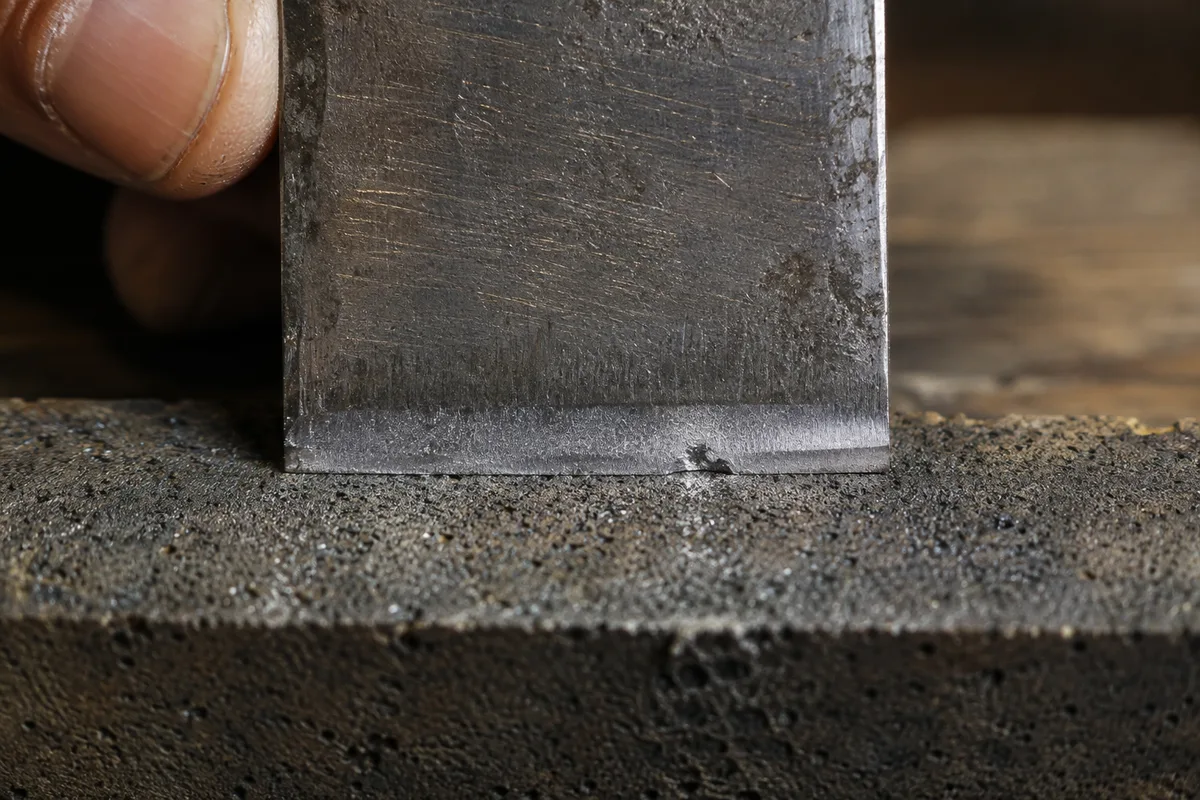

Première étape contre-intuitive : sacrifiez le fil. Tenez le ciseau perpendiculairement à un abrasif grossier et usez l’arête à plat jusqu’à effacer l’éclat sur toute la largeur. Vous obtenez un méplat brillant, l’outil ne coupe plus du tout, et c’est exactement l’état recherché.

Reformez ensuite le biseau primaire à 25 degrés. Le méplat rétrécit passe après passe ; sa disparition complète marque la fin de l’opération. Le morfil apparaît alors sur le dos, signe que les deux plans se rejoignent à nouveau. Enchaînez sur le cycle de réaffûtage normal.

Le touret accélère considérablement ce travail et détruit un ciseau en trois secondes d’inattention. À la pointe, l’épaisseur d’acier est infime et l’échauffement instantané. Une coloration paille, puis bleue, puis noire trahit la perte de trempe : ces aciers reçoivent un revenu autour de 200 à 250 degrés et se ramollissent dès que cette plage est dépassée. La zone bleuie ne tiendra plus le fil, quelle que soit la qualité de l’affûtage ultérieur.

Trois précautions rendent le meulage sûr : une meule à grain fin, une pression légère avec des passes brèves, et un trempage dans l’eau toutes les deux ou trois passes. La meule creuse au passage un biseau concave, très commode, puisque seules les extrémités de ce creux touchent ensuite la pierre. Sans touret, une plaque diamantée grossière fait le même travail en dix minutes, sans aucun risque thermique.

Le cuir de rodage et le test de coupe

Le rodage détache le morfil résiduel et referme les dernières irrégularités. Une bande de cuir collée sur une planchette, chargée de pâte à polir à l’oxyde de chrome, suffit. Ces pâtes vertes travaillent dans une plage très fine, de l’ordre de 0,5 à 4 microns selon les formulations.

Le sens compte plus que le nombre de passes : tirez la lame vers vous, tranchant en arrière. Pousser le fil dans le cuir l’entaille et arrondit l’arête, ce qui annule le travail des pierres. Comptez une dizaine de passes côté biseau, quatre ou cinq côté dos, à plat.

Trois vérifications valident le résultat, par ordre d’exigence croissante.

• Le reflet : aucune ligne brillante ne doit subsister sur l’arête sous une lampe.
• Le papier : une feuille tenue verticale se tranche net, sans plisser ni accrocher.
• Le bois de bout : un copeau prélevé en travers des fibres sur une chute de pin doit laisser une surface lisse et brillante, sans fibres arrachées.

Ce dernier test est le seul vraiment probant. Couper du fil de bois tendre ne prouve rien, un ciseau médiocre y parvient. Le bois de bout, lui, sanctionne immédiatement un fil arrondi. Les rasages de poils d’avant-bras impressionnent la galerie et ne mesurent que l’état des tout derniers microns.

Garder les pierres plates et les fils protégés

Une pierre creuse arrondit le biseau et sabote méthodiquement chaque séance. Tracez un quadrillage au crayon sur la face, frottez-la sur une plaque diamantée grossière ou sur du papier P120 posé sur du verre, et arrêtez-vous quand toutes les marques ont disparu. Rythme raisonnable pour une pierre à eau tendre : un dressage toutes les deux ou trois séances.

Côté rangement, protégez les tranchants par des étuis plastique ou une crémaillère murale. Un ciseau qui roule dans un tiroir avec d’autres outils y perd son fil en un trajet. L’humidité fait le reste : une piqûre de rouille sur les trente millimètres utiles du dos oblige à reprendre l’aplanissage depuis le début.

Prochaine étape concrète : sortez vos ciseaux, marquez les dos au feutre, et triez-les en deux tas selon que l’encre s’efface uniformément ou non. Le premier tas repart en production après cinq minutes de retouche, le second réclame une séance d’aplanissage qui ne se répétera plus.
