Charpente de garage 2 pans : conception et pose

Une charpente garage 2 pans se conçoit à partir de trois données : la portée entre les murs, la pente imposée par la couverture et le PLU, puis le mode de structure, fermettes industrielles ou fermes traditionnelles. La pose suit un ordre strict, du contrôle des arases jusqu’au contreventement, avant que la couverture ne vienne charger le bois.

Portée, pente, débords : les cotes d’une charpente garage 2 pans

Trois mesures conditionnent la forme des fermes, la section des pièces et jusqu’à la procédure en mairie. Mal dessinée au départ, une charpente de garage se rattrape rarement sur le chantier.

La portée, distance libre entre les murs

La portée se mesure entre les deux murs gouttereaux, ceux qui reçoivent le bas des versants. Sur un garage simple, elle reste modeste et laisse le choix entre toutes les solutions. Sur un garage double, la ferme doit franchir le vide d’une seule traite : personne ne veut d’un poteau planté entre deux places de stationnement.

La longueur du bâtiment fixe le nombre de fermes ou la longueur des pannes. Un garage aux pignons maçonnés offre une option souvent oubliée : des pannes posées de pignon à pignon, sans aucune ferme, tant que la longueur reste courte. L’intérieur reste alors entièrement dégagé.

La pente et les débords, dictés par la couverture et le PLU

Chaque couverture a sa pente minimale : les tuiles demandent un toit plus raide que les bacs acier ou les bardeaux bitumés. La valeur exacte figure dans le DTU de couverture et dans la notice du fabricant, selon la région, l’exposition du terrain et la longueur du rampant. Le PLU ajoute souvent ses exigences : fourchette de pente, toit à deux versants pour les annexes, couverture assortie à celle de la maison.

Retenez une conversion simple : une pente de 100 % correspond à 45°, soit un mètre de hauteur pour un mètre de projection horizontale. Sur un garage de six mètres de portée couvert à 45°, le faîte culmine trois mètres au-dessus des sablières, ce qui pèse sur la hauteur totale autorisée.

Les débords protègent le haut des murs de la pluie battante. Sur un toit deux pans, chevrons prolongés, panne débordante ou simple planche de rive se tranchent au dessin. Un débord en porte-à-faux n’entre pas dans l’emprise au sol, précise Service-Public, contrairement à un auvent posé sur poteaux.

Quelle charpente pour un garage : fermettes ou fermes traditionnelles ?

Deux familles se partagent les garages à double pente, avec des logiques de fabrication et de modification très différentes.

Les fermettes, des triangles légers et rapprochés

Proposées sous le nom de fermettes industrielles, ces fermes sont des triangles de faible section assemblés en usine par des connecteurs métalliques à dents. Leur mise en œuvre relève du NF DTU 31.3, consacré aux charpentes en bois assemblées par connecteurs métalliques ou goussets. Elles se posent à entraxe serré et régulier, défini par le plan de pose du fabricant.

Leur point faible tient dans leur finesse. L’Agence Qualité Construction rappelle que ces pièces font parfois 36 mm d’épaisseur pour plusieurs mètres de long, et que la plupart des déformations viennent du flambement ou du déversement des éléments comprimés. Une fermette est un objet calculé : ni entaille, ni recoupe, ni diagonale retirée.

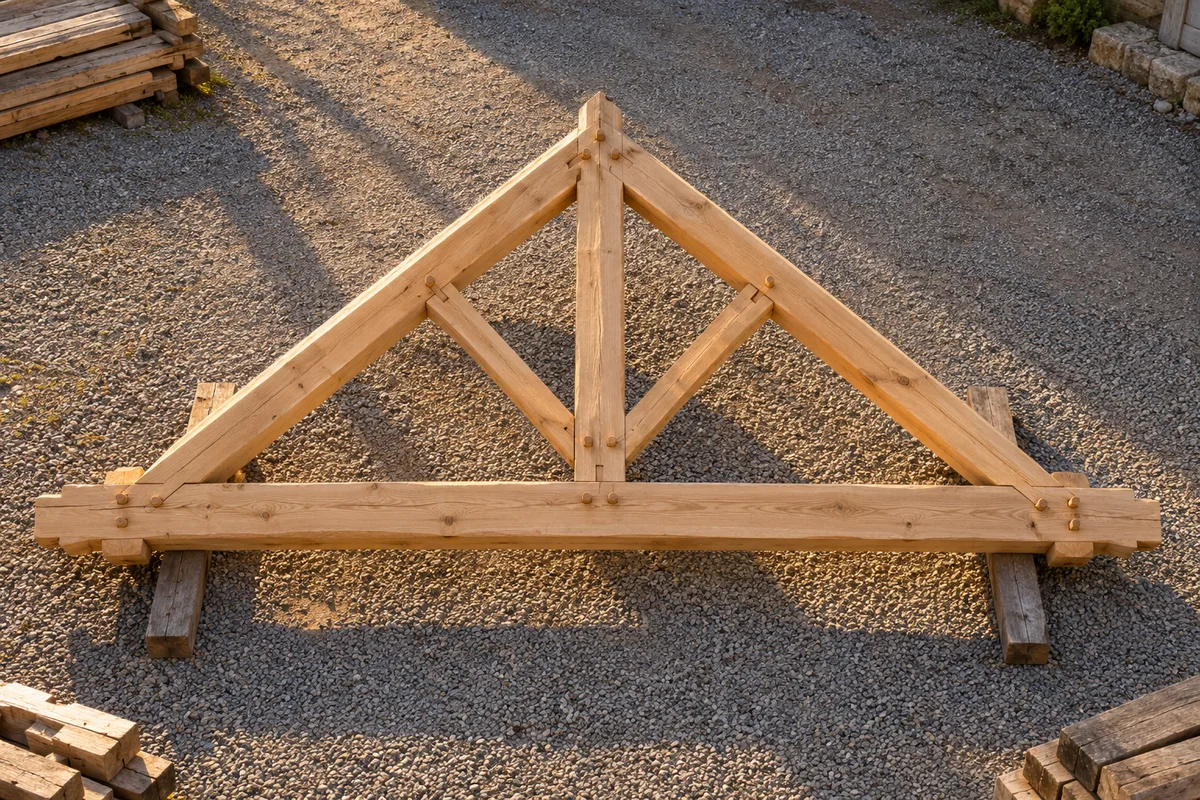

La ferme traditionnelle et ses pièces maîtresses

Face à elles, la charpente traditionnelle repose sur quelques fermes robustes, plus espacées, qui portent des pannes horizontales. Chaque ferme associe des pièces au rôle précis :

• l’entrait, poutre horizontale qui relie les pieds de la ferme et retient l’écartement des murs ;
• les arbalétriers, pièces inclinées qui suivent les versants et portent les pannes ;
• le poinçon, pièce verticale qui relie le faîte à l’entrait ;
• les contrefiches, courtes pièces obliques qui raidissent les arbalétriers.

Sur les fermes reposent la panne faîtière, les pannes intermédiaires et les sablières, puis les chevrons. Tenons, mortaises et embrèvements chevillés font le caractère de l’ouvrage, comme le montre notre dossier sur les assemblages de charpente traditionnels. Ce travail relève du NF DTU 31.1, dont la partie 1-1 date de juin 2017.

Pour un garage voué au seul stationnement, la fermette tient la corde par sa rapidité de pose. Si le volume sous toiture doit accueillir du rangement, ou si la charpente reste visible, la ferme traditionnelle reprend l’avantage. Notre comparatif des kits de charpente en bois détaille les modèles du commerce.

Calculer une charpente à deux pentes : charges, sections, entraxe

Aucune section ne se choisit au jugé. La note de calcul, établie selon l’Eurocode 5 par le fabricant ou par un bureau d’études, traduit les efforts réels en dimensions de pièces. Pour un garage deux pentes, elle intègre :

• la région de neige et l’altitude, selon l’annexe nationale de l’Eurocode 1 ;
• l’exposition au vent, plus sévère en bord de mer ou sur terrain dégagé ;
• le poids de la couverture, très différent entre tuiles et bacs acier ;
• la portée, la pente et l’entraxe retenus ;
• les charges d’usage, comme un plancher de rangement posé sur les entraits.

Depuis son amendement de juillet 2022, l’annexe nationale française des charges de neige rattache chaque commune des départements partagés à sa zone, et non plus chaque canton. Vérifiez la zone de votre commune exacte.

Les repères vont tous dans le même sens : plus l’entraxe s’ouvre, plus chaque pièce porte de surface et plus sa section grossit. Pour un chevron, la hauteur de section compte bien plus que la largeur, d’où sa pose sur chant. Le bois doit enfin être classé pour un usage structurel.

Côté durabilité, la norme NF EN 335 répartit les situations de service du bois en cinq classes d’emploi : une charpente abritée ne réclame pas le traitement d’un poteau exposé à la pluie. Dans les communes classées à risque termites ou capricorne, les bois de structure font l’objet d’exigences de protection, détaillées dans notre guide du traitement du bois de charpente contre les insectes.

Contreventer et ancrer : la charpente face au vent

Le vent pousse les fermes latéralement et soulève le toit : deux dispositifs distincts répondent à ces deux efforts.

Contreventer pour garder les fermes droites

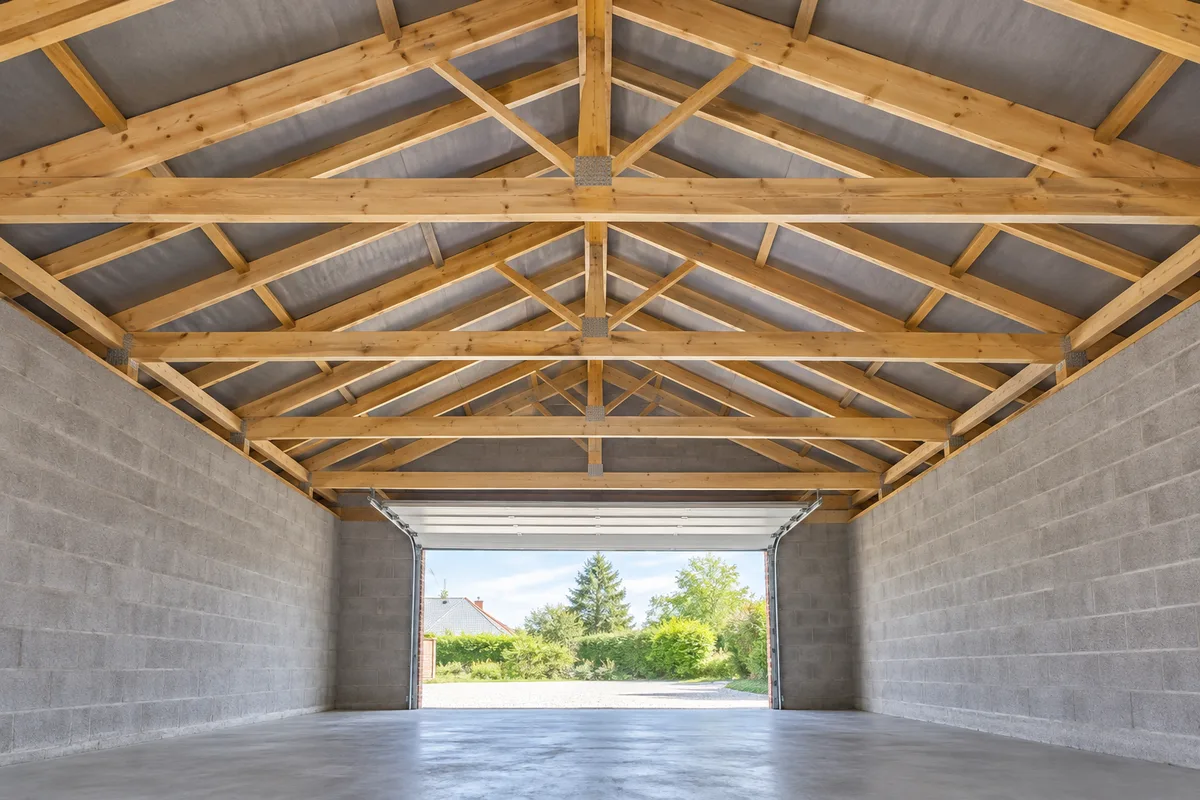

Une ferme seule tient debout dans son plan, mais elle bascule comme un domino sous une poussée latérale. D’où le rôle du contreventement des fermettes, qui les relie entre elles et renvoie les efforts jusqu’aux murs. L’AQC recommande de poser les barres anti-flambement et de contreventement conformément au plan de pose fourni par le fabricant.

Concrètement, ce plan se traduit par des lisses filantes clouées sur les arbalétriers et les entraits, des diagonales en croix de Saint-André dans les versants, parfois des pièces dans le plan des pignons. Tant que tout n’est pas en place, aucune couverture ne monte sur la charpente.

Ancrer sur les murs maçonnés ou à ossature

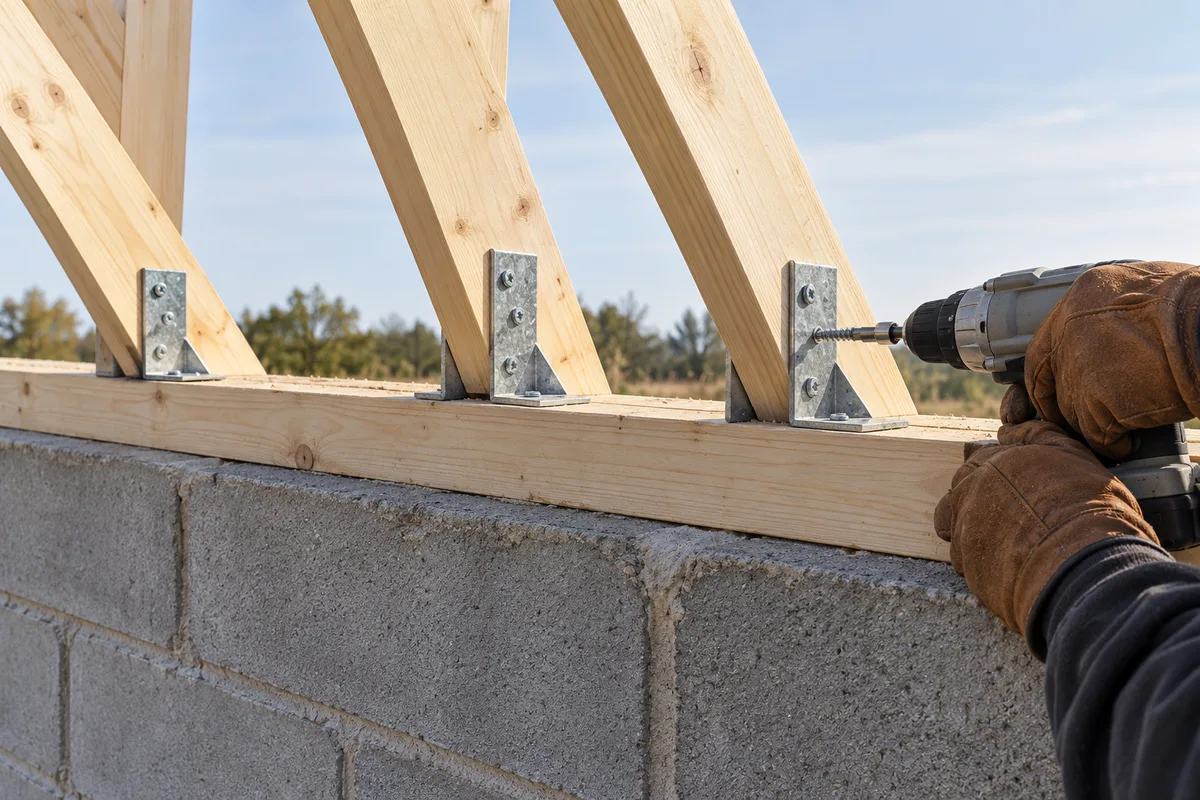

Sur des murs maçonnés, la sablière se fixe sur le chaînage en béton armé qui couronne les murs, par des tiges filetées scellées chimiquement ou des pattes noyées au coulage. Chaque fermette se solidarise ensuite à la sablière par les équerres ou connecteurs prévus au plan, jamais par un clou planté en biais. Trois contrôles précèdent toute fixation :

• des arases de niveau sur toute la longueur, faute de quoi le faîtage ondulera ;
• des murs d’équerre, avec deux diagonales de longueur égale ;
• un béton de chaînage suffisamment durci avant tout scellement.

Sur une ossature bois, la charpente se fixe sur la lisse haute des murs, et les étapes de construction d’une ossature bois s’appliquent à plus petite échelle. Si le garage s’adosse à la maison sur toute sa longueur, un seul pan sur muraillère devient souvent plus logique, comme pour un carport bois adossé à la façade.

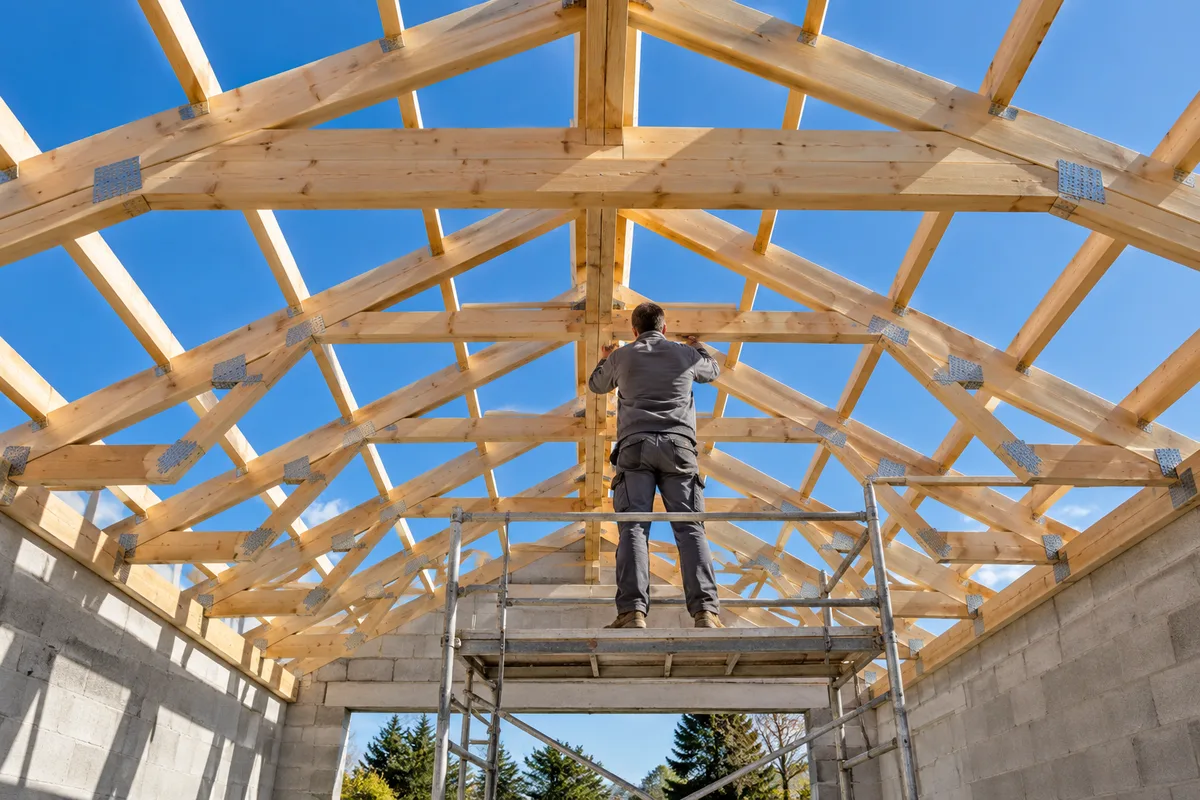

Monter un toit à deux pentes : l’ordre de pose

Le chantier d’une charpente à deux pans suit toujours le même enchaînement. Sauter une étape se paie au moment de couvrir.

1. Réceptionner les bois : compter les pièces, contrôler leur repérage, stocker les fermettes à plat sur cales ou debout et maintenues.
2. Poser et ancrer les sablières, puis y reporter l’entraxe au crayon.
3. Lever la première ferme côté pignon, la mettre d’aplomb et l’étayer au sol : les suivantes s’alignent sur elle.
4. Poser les fermes une à une, les fixer aux sablières et les relier par une lisse provisoire près du faîtage.
5. Installer le contreventement et les anti-flambements définitifs, puis retirer les étais provisoires.
6. En traditionnelle, poser pannes et chevrons ; dans tous les cas, régler les débords et les planches de rive.
7. Dérouler l’écran de sous-toiture, fixer contre-liteaux et liteaux, puis couvrir en partant du bas des versants.

Vérifiez l’aplomb de chaque ferme avant la fixation définitive. L’AQC cite la verticalité parmi les points à soigner, avec un espacement régulier et le refus de toute fermette déformée ou mal stockée. Un faux aplomb se lit ensuite sur toute la ligne de couverture.

Le travail en hauteur impose un échafaudage muni de garde-corps le long des murs gouttereaux. Des fermettes se lèvent à bras, une ferme traditionnelle réclame le plus souvent un engin de levage.

Déclaration préalable ou permis : ce que décide l’emprise au sol

Un garage neuf crée de l’emprise au sol, et c’est elle qui fixe la procédure : Service-Public rappelle que les surfaces aménagées pour le stationnement des véhicules sont déduites de la surface de plancher. D’après sa fiche consacrée aux garages, vérifiée en septembre 2026, la règle d’un garage 2 pans dépend de sa situation :

• garage indépendant : aucune formalité jusqu’à 5 m² d’emprise au sol, déclaration préalable de 5 à 20 m², permis de construire au-delà ;
• en secteur protégé : déclaration préalable même pour un petit garage, jusqu’à 20 m², puis permis ;
• garage communicant avec la maison, en zone urbaine d’un PLU : déclaration préalable jusqu’à 40 m², permis au-delà ;
• même configuration hors zone urbaine : déclaration préalable jusqu’à 20 m², permis au-delà.

Sans règle locale d’implantation, le garage se place en limite de propriété ou à 3 mètres minimum. Comptez un mois d’instruction pour une déclaration préalable, deux en secteur protégé, et deux à trois mois pour un permis selon le projet. Un architecte peut aussi être requis pour certains permis, selon la surface totale du bâtiment après travaux.

Prochaine étape : relevez la portée exacte entre vos murs, lisez le règlement du PLU pour la hauteur et la pente, puis demandez une note de calcul avant de commander le moindre bois.
